传动计算
准则
带轮
建议使用实际情况所允许的最大直径带轮，让啮合的齿数最大化，并增加传动带的线速度。如果应用中需要很高的定位精度，则可以使零间隙带轮。建议采用优质的带轮，确保传动可靠。
机器结构
为了保证传动中不出现故障，建议采用结构刚度尽可能大的同步带进行传动。这样可保证传动带工作连续。
央板
如果使用夹板，则必须与传动带齿形相匹配，而且具有刚性，确保所有表面的夹紧力度均匀。建议至少夹住8个齿，以确保产品的性能。如果传动带使用HPL带芯，则建议夹住，2个齿。
定义和传输周期

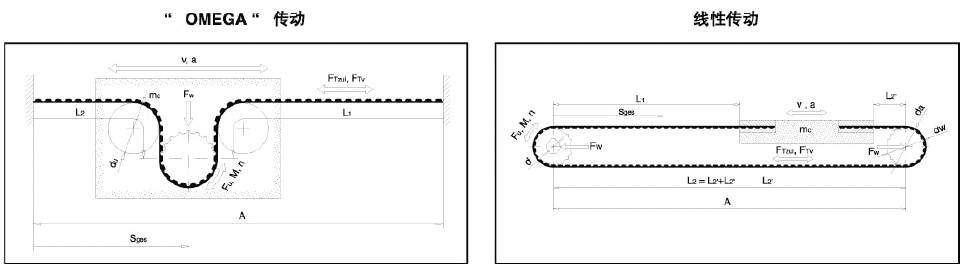

在大多数情况下，会采用下面所示的两种传动布局中的线形传动。形成特定的作用力体系。
同步带有梯形齿同步带和圆弧齿同步带两大类，设计也分为梯形齿同步带设计和圆弧齿同步带两种。
一、下面是圆弧齿同步带设计方法：
原始设计资料
1 原动机和工作机类型；
2 每天运转时间；
3 需传递的名义功率P；
4 小带轮转速n1；
5 大带轮转速n2；
6 初定中心距a0；
7 对传动空间的特殊要求。
设计步骤
1 确定设计功率Pd Pd = KAP kW……………………………………（1）
式中：KA——工作情况系数，见表 2。 【表 2 工作情况系数 KA】
|
工作机
|
原动机
|
|
交流电动机(普通转矩鼠笼式、同步电动机)，直流电动机 (并激)，多缸内燃机
|
直流电动机 (大转矩、大滑差率、单相、滑环)，直流电动机(复激、串激)，单缸内燃机
|
|
运转时间
|
运转时间
|
| |
断续使用每日3～5h
|
普通使用每日 8～10h
|
连续使用每日 16～24h
|
断续使用每日 3～5h
|
普通使用每日 8～10h
|
连续使用每日16～24h
|
|
复印机，配油装置，测量仪表，放映机，医疗器械
|
1.0
|
1.2
|
1.4
|
1.2
|
1.4
|
1.6
|
|
清扫机，缝纫机，办公机械
|
1.2
|
1.4
|
1.6
|
1.4
|
1.6
|
1.8
|
|
带式输送机，轻型包装机，烘干箱，筛选机，绕线机，圆锥成形机，木工车床，带锯
|
1.3
|
1.5
|
1.7
|
1.5
|
1.7
|
1.9
|
|
液体搅拌机，混面机，钻床，冲床，车床，螺纹加工机，接缝机，圆盘锯床，龙门刨床，洗衣机，造纸机，印刷机
|
1.4
|
1.6
|
1.8
|
1.6
|
1.8
|
2.0
|
|
半液体搅拌机，带式输送机 (矿石、煤、砂)，天轴，磨床，牛头刨床，钻镗床，铣床，离心泵，齿轮泵，旋转式供给系统，凸轮式振动筛，纺织机械 (整经机)，离心式压缩泵
|
1.5
|
1.7
|
1.9
|
1.7
|
1.9
|
2.1
|
|
制砖机(除混泥机)，输送机 (平板式、盘式)，斗式提升机，升降机，脱水机，清洗机，离心式排风扇，离心式鼓风机，吸风机，发电机，激磁机，起重机，重型升降机，橡胶机械，锯木机，纺织机械
|
1.6
|
1.8
|
2.0
|
1.8
|
2.0
|
2.2
|
|
离心机，刮板输送机，螺旋输送机，锤击式粉碎机，造纸制浆机
|
1.7
|
1.9
|
2.1
|
1.9
|
2.1
|
2.3
|
|
粘土搅拌机，矿山用风扇，鼓风机，强制送风机
|
1.8
|
2.0
|
2.2
|
2.0
|
2.2
|
2.4
|
|
往复式压缩机，球磨机，棒磨机，往复式泵
|
1.9
|
2.1
|
2.3
|
2.1
|
2.3
|
2.5
|
2 选择带型
3 计算传动比 i
i = n1 / n2……………………………………………（2）
4 确定带轮直径
4.1 确定带轮齿数 Z1、Z2
小带轮齿数按 Z1≥Zmin 原则确定，Zmin见表 3 【参考带轮最小齿数网页】
圆弧齿同步带传动小带轮最少齿数zmin
|
小带轮转速n1／r·min^－1
|
带 型
|
|
3M
|
5M
|
8M
|
14M
|
20M
|
|
＜900
|
12
|
14
|
22
|
28
|
34
|
|
900～1 200
|
14
|
20
|
28
|
28
|
34
|
|
1 200～1 800
|
16
|
24
|
32
|
32
|
38 |
|
1 800～3 500
|
20
|
28
|
36
|
— |
— |
|
＞3 500
|
22 |
30 |
—
|
— |
— |
大带轮齿数按 Z2=iZ1计算后圆整。
4. 2 确定带轮直径带轮节圆直径 d1、d2和带轮外径 da1、da2 ，按相应齿数 Z1、Z2可得。
5选择带的节线长度 LP和确定实际中心距 a。
5. 1 计算带的初定节线长度 L0
L0=2a0+1.57（d2+d1）+ (d2 –d1)2 /4a0 mm………………………（ 3）
式中：a0——初定中心距，mm，由设计任务给定。
5. 2 选择带的标准节线长度 LP
5. 3确定实际中心距 a
中心距近似计算公式为：
…………………………（4）
M=4LP–
